JUNCHUNG駿全興葉片泵50T-39-FR-2/1 50T-43-FR-2/1 50T-07-FR

液壓系統功能及性能分析

液壓系統的功能及其性能分析。

(1)首先要弄清主機整體結構、布局、技術特征、對液壓系統的功能及性能要求、主機工作條件及場所弄清主機結構布局，涉及液壓系統的布置，因液壓系統裝配布置既受制于主機結構布局的限制，又要服從于自身規律。因此它與主機 結構布局兩者要相適應，這樣整臺機械設備（含有液壓系統的液壓器件及管道布置等）結構不但合理，亦較美觀。

知道主機技術特征及其對液壓系統的功能、性能要求，這是液壓系統的技術核心部分，如果設計的液壓系統其功能滿足不了主機要求，即使大部分功能滿足要求，而主要一項功能滿足不了主機要求，這就意味該液壓系統設計制造失敗，如：該主機要求液壓系統有同步功能，事實證明此液壓系統執行運行時不同步；某液壓系統應有鎖緊功能，事實是鎖而不緊或根本不鎖緊，這樣的液壓系統就不能 用；如液壓同步系統要求同步精度爲0. 20mm，但進行工作實測，同步精度出現0. 25mm、0.35mm、0.15mm、0.18mm、0.2mm五種情況。這就說明該液壓系統有同步功能，但它同步性能是不穩定的。經過努力，采取適當?shù)募夹g(shù)措施，有可能達到同步精度要求，并且很穩定，進行工作時，都符合同步精度要求，否則是不能使 用而設計制造是失敗。由上面所說可以知道：首先要分析所設計液壓系統應具備哪些功能，絕對不能漏掉任一個功能，液壓系統必須保證具備應有的功能，所謂功能，簡言之做功的能力；具備這些功能仍然是不行的，還必具備滿足功能與功能之間轉換銜接要求等，總之正常的液壓系統其功能、性能都必須滿足技術要求。因此設計者除重視主機的功能、性能要求，還必須清楚它的工藝流程，對其 要求應仔細閱讀，深刻領會、具體分析：它有哪些功能與性能要求，以及它們之間關系，如時間上誰先誰后，還是同時；空間上有上下左右前后如何協調，又如何適應不同氣候；溫度的變化，如何適應負載的變化等?？傊@些方面一一弄清楚，并逐一分析，最后綜合具體解決（如系統中通用什么回路或什么元輔件，及什么儀表器件等）各種問題，在經濟合理的基礎上，在技術許可條件下，滿足 主機對液壓系統的要求。還必須知道主機工作班制：是一班、兩班還是三班制，這是確定連續工作時長短的依據。

(2)功能及性能分析

比較正規的大單位，是將整臺液壓機械設備設計任務書下達給主任設計師或主管負責人，而主任設計師或主管依其整臺設備設計任務書再編制液壓系統及裝置設計任務書下達給液壓設計人員，但也有些單位直接下達設計任務或工作要求，而液壓人員對設計任務或工作要求，應仔細閱讀進行消化；一定要對功能、性能及其他要求，分析與綜合，還需要與現有同類機對比，逐漸形成正確的新液壓系 統思路，進一步深入進行設計。

首先分析這些工藝流程中每一環節及整個工藝流程特性，應具備哪些功能及性能具體要求。保證這些功能、性能應通過什么樣的手段，怎樣的回路、器件來完成。如以壓機爲例，則必須有加壓功能、卸壓功能、卸荷功能以及功能之間的銜接與轉換，當然也必須有完善的性能?？蛇x執行器爲液壓缸，這時靜止的油缸就得啓動帶動加壓塊（頭）向目的物（被加壓物體）趨近，隨之加壓塊接觸目的物 開始加壓，有時尚要求保壓就有保壓回路，保壓一段時間需退回到原始位置，就要卸壓、卸荷、換向等一些回路方可完成，否則缺一功能都不可以，沒有完善的性能也不行。重型機械的液壓缸垂直位置，活塞帶有較重的夾持機構、受重力作用，活塞桿會下滑，則就有支承閥或平衡閥等平衡作用，重大型液壓在高壓下工作，換向之前一定要有預洩壓，否則會産生振動、噪聲，爲防機架及液壓缸的 變形能及油液的壓力能瞬間放出，就得有預洩壓回路。對工藝流程分析之后，得出液壓系統：啓動變速、平衡、加壓、保壓、鎖緊、預洩壓、退回（換向）、停止及它們之間轉換關系，加之這些各回路性能要求，綜合之后，就自然得出液壓系統雛形，進一步充實完善之后，就成爲液壓系統原理。如果不是單一液壓缸而是幾隻液壓缸，則幾支液壓缸又要求保證同步，若不同步，幾支液壓缸運行中 將互相干涉，可能起到破壞作用。因此，幾支油缸不但有同步功能，還應有很好同步性能，任何時刻幾支液壓缸均速度同步、位置同步。工作完成之后，尚需頂出模具，自動卸下工件，這又要增加液壓缸，這樣系統又複雜些。有的液壓系統中需要若干個執行件，即 執行器液壓缸A、B、C、D、E…液壓缸A、B、C、D…在不同的時間有不同的運動，甚至在同一時間也會有不同的運動，還有運動方向不同，液壓系統要適應這些較多複雜的要求。除液壓設計者盡可能保證功能與性能要求外，還可利用電氣電子技術、自動控制知識、計算機等設計出高度自動化的系統，不但減少液壓技術人員的負擔，還可簡化其液壓系統，促進液壓技術與電氣、電磁、電子緊密結 合，液壓技術亦可上水平，更上一層樓。由上面敘述可知，隻要對所要求功能、性能分析透徹，綜合起來，所需液壓系統自然就設計出來，記?。悍治龉δ堋⑿阅?、工藝流程是根本，綜合也就自然得出。

SOL-04 SOL-08 SOL-06-180 SOL-06-250 SOL-06-320 SOL-04TV SOL-04TV
JDC-02S JDC-02H JDC-02S JDC-02H JDC-02HH
JC-PSD-03H JCPSD-03 JCPSD-03L MJCSD-01 MJCSD-01-L
JCS-02N-02NL-02NLL
JCH-02
JPS-02HM JPS-02L JPS-02LL
JCPS-02 JCPS-02L JCPS-02LL

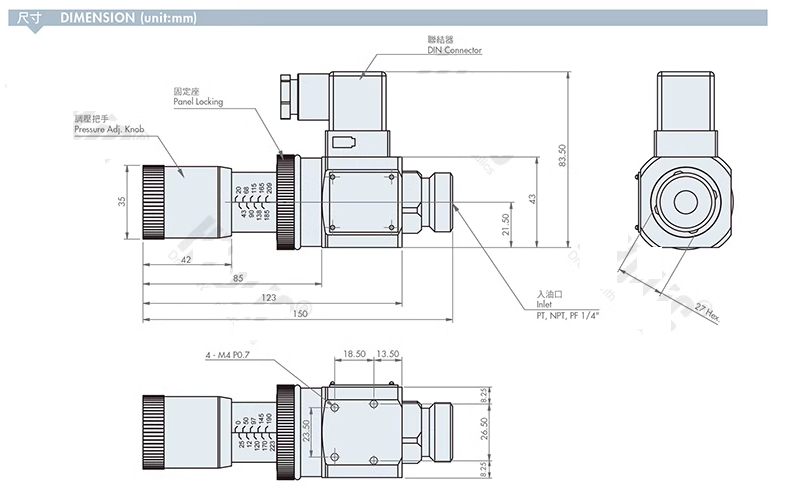

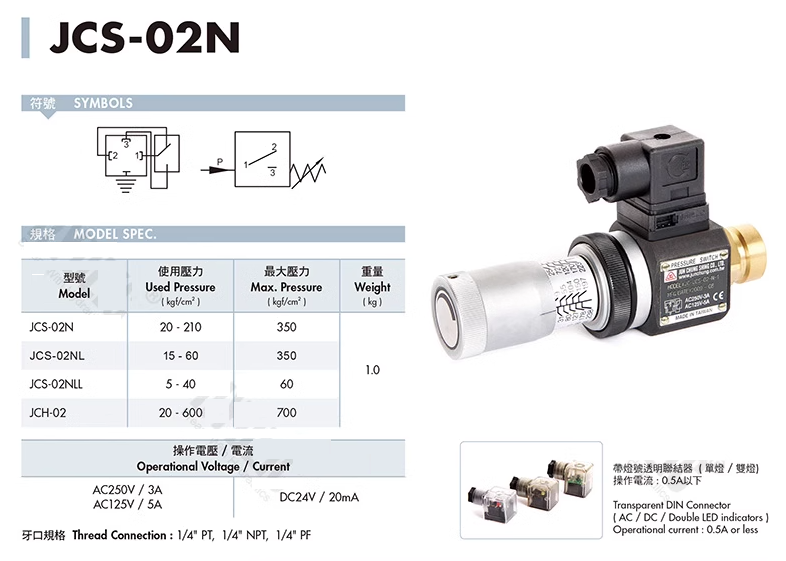

JCS-02N JCS-02NL JCS-02NLL
JC-PSD-03 JC-PSD-03H JC-PSD-03L JC-PS-02 JC-PS-02L JC-PS-02LL
JCD-02S  JCD-02H JCD-02HH
MJCSD-01 MJCSD-01L MJCSD-01-SC MJCSD-01L-SC
DPS-5-A DPS-5-B DPS-15-A DPS-15-B DPS-50-A DPS-50-B DPS-75-A DPS-75-B DPS-100-A
DPS-100-B DPS-200-A DPS-200-B DPS-300-A DPS-500-B DPS-750-A DPS-750-B DPS-1000-A
DPS-1000-B DPS-1500-A DPS-1500-B DPS-2000-A DPS-2000-B DPS-3000-A DPS-3000-B
DPS-500-A
TV-AB-08 TV-AB-08 TV-AB-06 TV-AB-06 TV-AB-04 TV-AB-04
1512-2012 1512-2012  2040-2448 2040-2448  1632 1632  1020-1224 1020-1224
