您現在所在位置：首頁 > 產品中心 > HEWEIYY系列液壓電磁換向閥雙頭4WE10/E/F/G/H/J/L/M/P/Q/T/U31B

查看更多

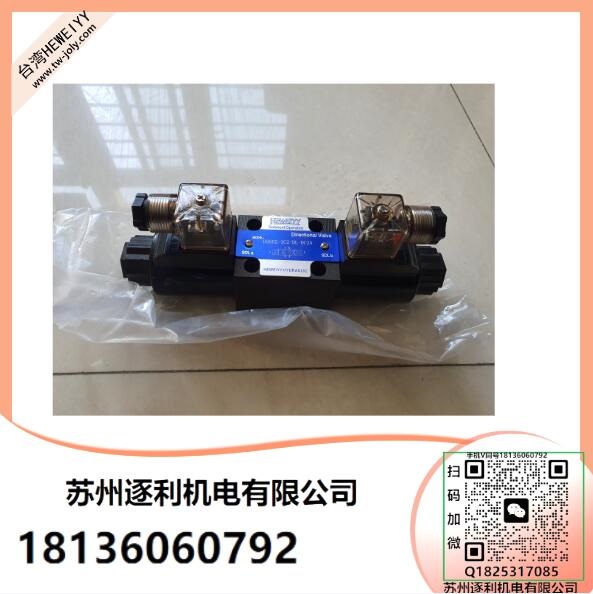

HEWEIYY系列液壓電磁換向閥雙頭4WE10/E/F/G/H/J/L/M/P/Q/T/U31B

發布日期：2024-6-25瀏覽次數：129

HEWEIYY系列液壓電磁換向閥雙頭4WE10/E/F/G/H/J/L/M/P/Q/T/U31B

閥門通徑(DN)與管徑尺寸對照表，Dn、De、D、d、Φ 不再亂！

衆所周知閥門口徑大小與管道的尺寸有著必然的聯系，通常說多大的管徑(外徑)配多大的閥門。而閥門口徑則需要根據實際參數來計算，一般來說管道都會較大一些，閥門實際要比較小，主要取決于閥門位置需要控制的流量大小是多少，而管道尺寸隻需要流通能力夠就行了。


管道


管道天天見，管徑經常念，可是要把Dn、De、D、d、Φ 這幾個都放在一起......比如：

DN200、De200、D200、d200、Φ200


蒙圈了嗎？請告訴我你是不是學渣！??！

蒙圈了



一般來說，管子的直徑可以分爲外徑（De），內徑（D），公稱直徑（DN）。下面小編來給大夥區分區分這些“dddddd”的區別~
DN是指管道的公稱直徑



注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。



	當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應産品規格對照表。













	焊接鋼管











	水。煤氣輸送鋼管（鍍鋅鋼管或者非鍍鋅鋼管）、鑄鐵管、鋼塑複合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15.DN20）


De主要是指管道外徑



一般采用De標注的，均需要標注成外徑X壁厚的形式；

主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

拿鍍鋅焊接鋼管爲例，用DN、De兩種標注方法如下：

DN20   De25×2.5mm
DN25   De32×3mm
DN32   De40×4mm
DN40   De50×4mm


我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這裏相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。


兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。其他連接方式就用得很少了。


鍍鋅鋼管、PPR管均能采用以上兩種連接，隻是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。


注意：如果是兩種不同材質的金屬管道相連，要考慮是否會産生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

D一般指管道內徑



d表示混凝土管內直徑



Φ表示普通圓的直徑


當然了，Φ還能表示管材的外徑，但是此時應該在其後面乘以壁厚。
如：Φ25×3，表示外徑爲25mm，壁厚爲3mm的管材。
對無縫鋼管或者有色金屬管道，應標注“外徑×壁厚”。
如：Φ107×4，其中Φ可省略。
中國、ISO和日本的部分鋼管標注采用壁厚尺寸表示鋼管壁厚系列。對于這類鋼管，表示方法爲管外徑×壁厚。

如：Φ60.5×3.8


DN英寸公稱外徑的關系



De、DN、d、ф的各自表示範圍！

   De-- PPR、PE管、聚丙烯管 外徑
   DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑複合管、鍍鋅鋼管公稱直徑
   d -- 混凝土管公稱直徑
   ф-- 無縫鋼管或者有色金屬管道應標注“外徑×壁厚”


（1） 管件尺寸與閥門通徑及英寸對照表：
直徑英寸
DN 　通徑　(mm)
管道外徑　(mm)
1/4″
8
13.7
3/8″
10
17.14
1/2″
15
21.3
3/4″
20
26.7
1″
25
33.4
1.2″
32
42.2
1.5″
40
48.3
2″
50
60.3
2.5″
65
73
3″
80
88.9
4″
100
114.3
5″
125
141.3
6″
150
168.3
8″
200
219.1
10″
250
273
12″
300
323.8
14″
350
355.6
16″
400
406.4


（2） 閥門通徑DN（公稱直徑）對應管子外徑Ф（mm）：


公稱直徑（DN）
管道外徑Ф
（小外徑）
管道外徑Ф
（大外徑）
15
18
22
20
25
27
25
32
34
32
38
42
40
45
48
50
57
60
65
73
76
80
89
89
100
108
114
125
133
140
150
159
168
200
219
219
250
273
273
300
324
325
350
360
377
400
406
426
450
457
480
500
508
530
600
610
630
700
720

800
820

900
920

1000
1020

1200
1220

1400
1420

1600
1620

1800
1820

2000

2020

DSG-01-2B2-D24-N1-50    DSG-01-2B2-A120-N1-50    DSG-01-2B2-A240-N1-50    DSG-01-2B2L-D24-N1-50    DSG-01-2B2B-D24-N1-50    DSG-01-2B2A-...-N1-50    DSG-01-2B3-...-N1-50    DSG-01-2B3B-...-N1-50    DSG-01-2B3A-...-N1-50    DSG-01-2B4B-...-N1-50    DSG-01-2B60B-...-N1-50    DSG-01-2B8-...-N1-50    DSG-01-2B10B-...-N1-50    DSG-01-2B11B-...-N1-50    DSG-01-2B2-D24-50    DSG-01-2B2-A120-50    DSG-01-2B2-A240-50    DSG-01-2B2L-...-50    DSG-01-2B2B-...-50    DSG-01-2B2A-...-50    DSG-01-2B3-...-50    DSG-01-2B3B-...-50    DSG-01-2B3A-...-50    DSG-01-2B4B-...-50    DSG-01-2B60B-...-50    DSG-01-2B8-...-50    DSG-01-2B10B-...-50    DSG-01-2B11B-...-50    DSG-01-3C2-D24-N1-50    DSG-01-3C2-A120-N1-50    DSG-01-3C2-A240-N1-50    DSG-01-3C4-D24-N1-50    DSG-01-3C4-A120-N1-50    DSG-01-3C4-A240-N1-50    DSG-01-3C60-D24-N1-50    DSG-01-3C60-A120-N1-50    DSG-01-3C60-A240-N1-50    DSG-01-2D2-D24-N1-50    DSG-01-2D2-A120-N1-50    DSG-01-2D2-A240-N1-50    DSG-01-2N2-...-N1-50    DSG-01-3C9-...-N1-50    DSG-01-3C10-...-N1-50    DSG-01-3C11-...-N1-50    DSG-01-3C12-...-N1-50    DSG-01-3C2-D24-50    DSG-01-3C2-A120-50    DSG-01-3C2-A240-50    DSG-01-3C4-D24-50    DSG-01-3C4-A120-50    DSG-01-3C4-A240-50    DSG-01-3C60-D24-50    DSG-01-3C60-A120-50    DSG-01-3C60-A240-50    DSG-01-2D2-D24-50    DSG-01-2D2-A120-50    DSG-01-2D2-A240-50    DSG-01-2N2-...-50    DSG-01-3C9-...-50    DSG-01-3C10-...-50    DSG-01-3C11-...-50    DSG-01-3C12-...-50    DSG-02-2B2-DL (DC24V)    DSG-02-2B2-DL (AC220V)    DSG-02-3C2-DL (DC24V)    DSG-02-3C2-DL (AC220V)    DSG-02-3C3-DL (DC24V)    DSG-02-3C3-DL (AC220V)    DSG-02-3C4-DL （DC24V)    DSG-02-3C4-DL （AC220V)    DSG-02-3C6-DL (DC24V)    DSG-02-3C6-DL (AC220V)    DSG-02-2B2-LW (DC24V)    DSG-02-2B2-LW (AC220V)    DSG-02-3C2-LW (DC24V))    DSG-02-3C2-LW (AC220V)    DSG-02-3C3-LW (DC24V))    DSG-02-3C3-LW (AC220V)    DSG-02-3C4-LW (DC24V)    DSG-02-3C4-LW (AC220V)    DSG-02-3C6-LW (DC24V)    DSG-02-3C6-LW (AC220V)
MPCV-02W-    MPCV-02A-    MPCV-02B-    MPCV-03W-    MPCV-03A-    MPCV-03B-    MPCV-04W    MPCV-04A    MPCV-04B    MPCV-06W    MPCV-06A    MPCV-06B    MPC-02W-    MPC-02A-    MPC-02B-    MPC-03W-    MPC-03A-    MPC-03B-    MPC-04W-    MPC-04A-    MPC-04B-    MPC-06W-    MPC-06A-    MPC-06B-    SPV-02W    SPV-02A    SPV-02B    SPV-03W    SPV-03A    SPV-03B    SPV-04W    SPV-04A    SPV-04B    SPV-06W    SPV-06A    SPV-06B    MP-02W-*-55    MP-02A-*-55    MP-02B-*-55    MP-03W-*-40    MP-03A-*-40    MP-03B-*-40
DSHG-04-2B2-A220  DSHG-04-2B2-D24  DSHG-04-3C2 -D24  DSHG-04-3C2-A220  DSHG-04-3C4-A220  DSHG-04-3C4-D24  DSHG-04-3C60-A220  DSHG-04-3C60-D24  04配套底座  06配套底座  DSHG-06-3C2-A220  DSHG-06-3C4-A220  DSHG-06-3C4-D24  DSHG-06-3C60-A220  DSHG-06-3C60-D24  DSHG-04-3C12-D24  DSHG-04-3C3-D24-N-51
MTCV-02W-X 出口節流  MTCV-02W-Y 進口節流  MTCV-03W-X 出口節流  MTCV-03W-Y 進口節流  MTCCV-04W-X 出口節流  MTCV-04X-Y 進口節流  MTCV-06W-X 出口節流  MTCV-06W-Y 進口節流
4WE10E31B/CG24N9Z5L  4WE10E31B/CW220-50N9Z5L  4WE10H31B/CG24N9Z5L  4WE10H31B/CW220-50N9Z5L  4WE10J31B/CG24N9Z5L  4WE10J31B/CW220-50N9Z5L  4WE10G31B/CG24N9Z5L  4WE10G31B/CW220-50N9Z5L  4WE10D31B/OF/CG24N9Z5L  4WE10D31B/OF/CW220-50N9Z5L  4WE10C31B/OF/CG24N9Z5L  4WE10C31B/OF/CW220-50N9Z5L  4WE10L31B/CG24N9Z5L  4WE10L31B/CW220-50N9Z5L  4WE10P31B/CG24N9Z5L  4WE10P31B/CW220-50N9Z5L  4WE10M31B/CG24N9Z5L  4WE10M31B/CW220-50N9Z5L  4WE10F31B/CG24N9Z5L  4WE10F31B/CW220-50N9Z5L  4WE10U31B/CG24N9Z5L  4WE10U31B/CW220-50N9Z5L  4WE10G31B/CG12RN9Z5L    4WE6D61-CG24N9Z5L    4WE6D61-CW220N9Z5L    4WE6E61-CG24N9Z5L    4WE6E61-CW220N9Z5L    4WE6F61-CG24N9Z5L    4WE6F61-CW220N9Z5L    4WE6G61-CG24N9Z5L    4WE6G61-CW220N9Z5L    4WE6H61-CG24N9Z5L    4WE6H61-CW220N9Z5L    4WE6J61-CG24N9Z5L    4WE6J61-CW220N9Z5L    4WE6L61-CG24N9Z5L    4WE6L61-CW220N9Z5L    4WE6M61-CG24N9Z5L    4WE6M61-CW220N9Z5L    4WE6P61-CG24N9Z5L    4WE6P61-CW220N9Z5L    4WE6U6-CW220N9Z5L    4WE6U61-CG24N9Z5L    4WE6W61-CG24N9Z5L    4WE6W61-CW220N9Z5L    4WE6Y61-CG24N9Z5L    4WE6Y61-CW220N9Z5L
