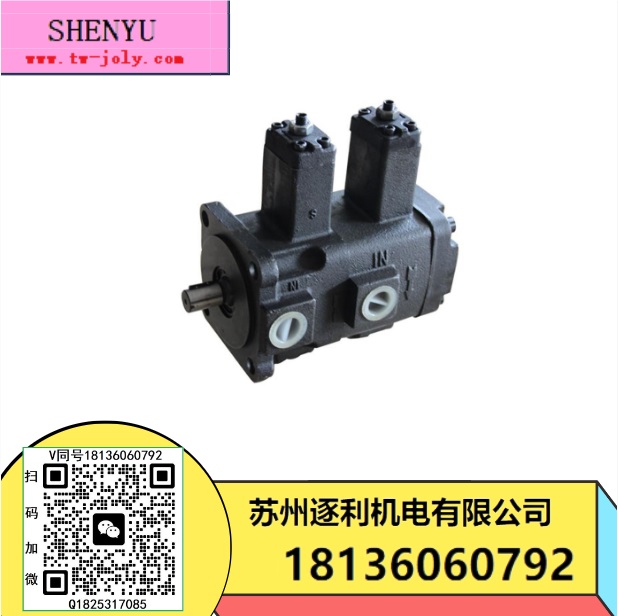

SHENYU神煜VP-20-FA3 VP-40-FA3 VP-15/30-FA3/FA2/F液壓油泵

液壓系統先導式減壓閥及其結構

液壓系統 減壓閥是一種利用液流流過縫隙産生壓力損失，使其出口壓力低于進口壓力的壓力控制閥。按調節要求不同有：用于保證出口壓力爲定值的定值減壓閥；用于保證進出口壓力差不變的定差減壓閥；用于保證進出口壓力成比例的定比減壓閥。其中定值減壓閥應用最爲廣泛，又簡稱爲減壓閥。這里隻介紹定值減壓閥。

1．結構及工作原理

圖5和圖6爲液壓系統減壓閥的兩種不同結構形式。二者均爲先導型。其先導閥與溢流閥的先導閥相似，但彈簧腔的洩漏油單獨引回油箱。而主閥部分與溢流閥不同的是：閥口常開，在安裝位置，主閥芯在彈簧力作用下位于最下端、閥的開口最大，不起減壓作用；引到先導閥前腔的是閥的出口壓力油，保證出口壓力爲定值。

如圖5所示，進口壓力油Pi經主閥閥口（減壓縫隙）流至出口，壓力爲p2。與此同時，出口壓力油Pz經閥體、端蓋上的通道進入主閥芯下腔，然后經主閥芯上的阻尼孔到主閥芯上腔和先導閥的前腔。在負載較小、出口壓力p2低于調壓彈簧所調定壓力時，先導閥關閉，主閥芯阻尼孔無液流通過，主閥芯上下兩腔壓力相等，主閥芯在彈簧作用下處于最下端，閥口全開不起減壓作用。若出口壓力p2隨負載增大超過調壓彈簧調定的壓力時，先導閥閥口開啓，主閥出口壓力油（p2）經主閥芯阻尼孔到主閥芯上腔、先導閥口，再經洩油口回油箱。因阻尼孔的阻尼作用，主閥上下兩腔出現壓力差（p2 -Pi），主閥芯在壓力差作用下克服上端彈簧力向上運動，主閥閥口減小起減壓作用。當出口壓力p2下降到調定值時，先導閥芯和主閥芯同時處于受力平衡，出口壓力穩定不變。調節調壓彈簧的預壓縮量即可調節閥的出口壓力。

2．功用與特點

減壓閥用在液壓系統中獲得壓力低于系統壓力的二次油路，如夾緊油路、潤滑油路和控制油路。必須說明的是，減壓閥的出口壓力還與出口的負載有關，若因負載建立的壓力低于調定壓力，則出口壓力由負載決定，此時減壓閥不起減壓作用，進出口壓力相等，即減壓閥保證出口壓力恒定的條件是先導閥開啓。

比較減壓閥與溢流閥的工作原理和結構，可以將二者的差別歸納爲以下三點：

①減壓閥爲出口壓力控制，保證出口壓力爲定值；溢流閥爲進口壓力控制，保證進口壓力恒定。

②減壓閥閥口常開，進出油口相通；溢流閥閥口常閉，進出油口不通。

③液壓系統減壓閥出口壓力油去工作，壓力不等于零，先導閥彈簧腔的洩漏油需單獨引回油箱；溢流閥的出口直接接回油箱，因此先導閥彈簧腔的洩漏油經閥體內流道內洩至出口。

與溢流閥相同的是，減壓閥亦可以在先導閥的遠程調壓口接遠程調壓閥實現遠控或多級調壓。

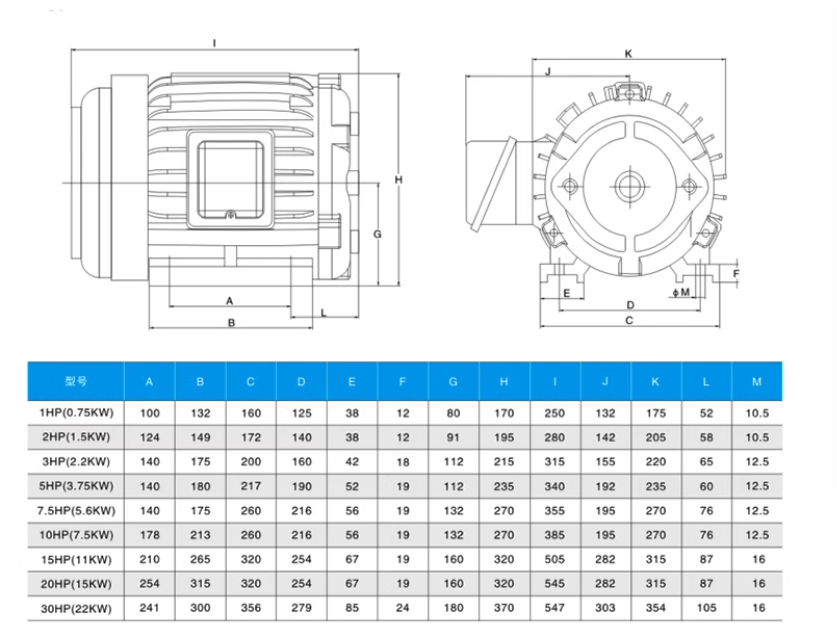

1HP 0.75KW 2HP 1.5KW 3HP 2.2KW 5HP 3.75KW  7.5HP 5.5KW  10HP 7.5KW

1HP-0.75KW 配VP20 大軸15.875 1HP-0.75KW 配PV2R1 軸19.05 2HP-1.5KW 配VP20 軸12.7 2HP-1.5KW 配VP40 軸19.05 2HP-1.5KW 配PV2R1 軸19.05 3HP-2.2KW 配VP20 軸12.7 3HP-2.2KW 配VP40 軸19.05 3HP-2.2KW 配HGP-2A 軸12.5 5HP-3.7KW 配HGP-3A 軸15.875 5HP-3.7KW 配PV2R1 軸19.05 7.5HP-5.5KW 配PV2R1 軸19.05 10HP-7.5KW 配PV2R1 軸19.05

VP-12FA3（小軸12.7） VP-12FA3（大軸15.88） VP-15FA3（小軸12.7） VP-15FA3（大軸15.88）
VP-20FA3（小軸12.7） VP-20FA3（大軸15.88） VP-20FA3（花鍵7齒） VP-20FA3（花鍵9齒） VP-30FA3（平鍵軸19） VP-30FA3（花鍵9齒） VP-40FA3（平鍵軸19） VP-40FA3（花鍵9齒） VP-SF-15D（小軸12.7） VP-SF-20D（小軸12.7） VP-SF-30D（平鍵軸19） VP-SF-40D（平鍵軸19） VP1-15-70（小軸12.7） VP1-20-70（小軸12.7） VP2-30-70（平鍵軸19） VP2-40-70（平鍵軸19） VP-20-20FA3 VP-40-40FA3

0.75KW+VP08 0.75KW+VP12 0.75KW+VP15 0.75KW+VP20
0.75KW+VP30 0.75KW+VP40 1.5KW+VP08 1.5KW+VP12 1.5KW+VP15 1.5KW+VP20 1.5KW+VP30 1.5KW+VP40 2.2KW+VP20
2.2KW+VP30 2.2KW+VP40 3.7KW+VP30 3.7KW+VP40 0.75KW+VP20花鍵 1.5KW+VP20花鍵 1.5KW+VP40花鍵 2.2KW+VP40花鍵

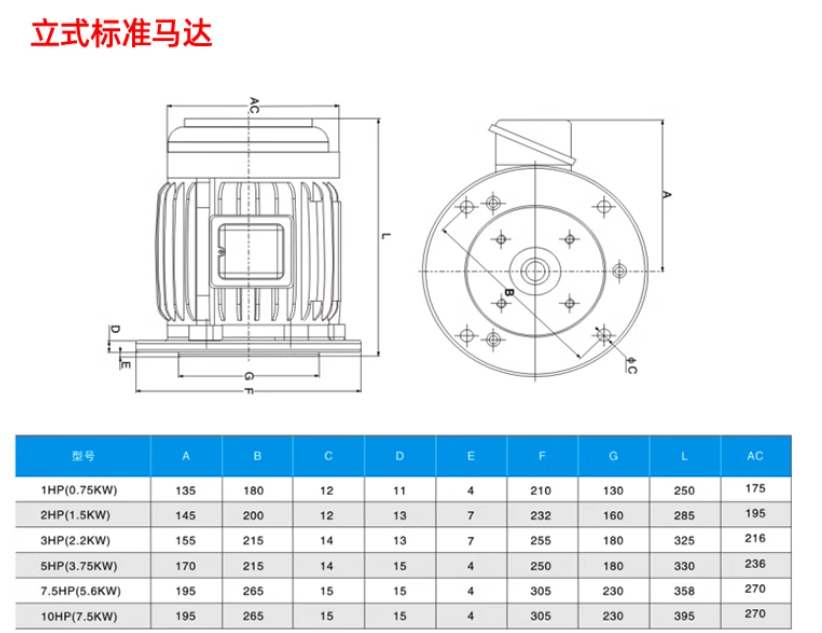

5.5KW-臥式 3.7KW-臥式 2.2KW-臥式 1.5KW臥式 0.75KW臥式 0.75KW-20臥式-花鍵7齒
1.5KW-20臥式-花鍵7齒 2.2KW-40臥式-花鍵9齒 3.7KW-40臥式-花鍵9齒 0.75KW-20臥式-花鍵9齒 1.5KW-20臥式-花鍵9齒 1.5KW-40臥式-花鍵9齒

VP-08-F/A3 VP-12-F/A3 VP-15-F/A3 VP-20-F/A3 VP-30-F/A3 VP-40-F/A3 VP-20-20-FA3 VP-40-40FA3 VUP-16
