HYDEF液壓閥S2B2B-D2 S2B3B-D2 S3C2-D2-A25 S3C4-D2 電磁閥

液壓油缸工作前的排氣問題分析

當液壓系統長時間停止工作，系統中的油液由于本身重量的作用和其他原因而流出，這時易使空氣進入系統。如果液壓缸中有空氣或在油液中混入空氣，都會使液壓缸運動不平穩，因此一般液壓系統在開始工作前都應使系統中的空氣排出。爲此，可在缸的兩端最高部位（往往是空氣聚集的地方）設置排氣裝置。

排氣裝置有兩種，一種是在液壓缸的最高部位處開排氣孔，并用管道連接排氣閥進行排氣；另一種是在液壓缸的最高部位安放排氣塞。兩種排氣裝置都是在液壓缸排氣時打開，排氣完畢后關閉。

下面跟大家分析下液壓缸排氣的幾個問題。

（1）鋼球式排氣閥座的接觸表面角度問題

液壓缸上的排氣閥多采用鋼球式，其閥座一般直接用鑽頭鑽出。常用鑽頭的角度一般爲120°，經驗證明該角度的密封性并非很好。角度小，易于對鋼球?qū)?，而密封性不好；角度大，容易密封但?dǎo)向性能差。根據經驗，此角度以160°左右爲佳，如圖1所示。

（2）排出空氣的問題
排氣閥需裝在液壓缸油液空腔的最高點，以便排出空氣。
（3）錐閥式排氣閥的洩漏問題
錐閥式排氣閥由密封錐閥和螺塞套組成，錐閥的桿穿過螺塞套的中間孑L，當螺塞套的螺紋的軸線偏移過大時，將導緻錐閥、閥座單邊接
觸，發生洩漏。
另外，如果螺塞套的軸向尺寸過小，全部旋入時仍不能壓緊錐閥，則同樣會引起洩漏。錐閥閥頭的錐角在60°～90°間，如圖2所示。過大時，因接觸面增大增寬，用相同的擰緊力不易得到理想的密封線，過小則容易塞死。

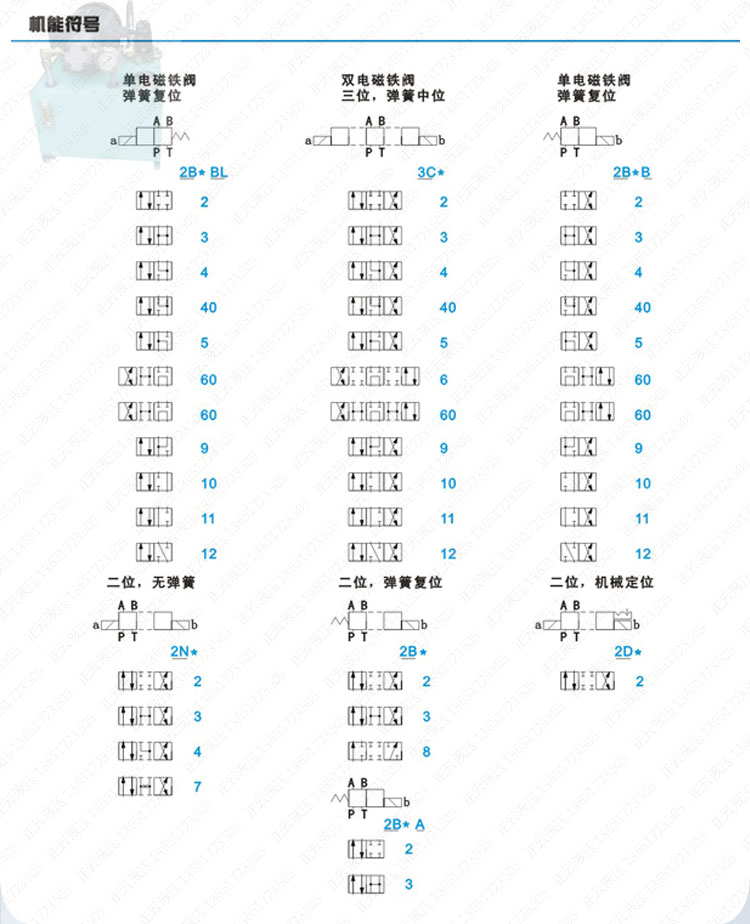

S2B2-D24-N1-50    S2B2-A120-N1-50    S2B2-A240-N1-50    S2B2L-D24-N1-50    S2B2B-D24-N1-50    S2B2A-...-N1-50    S2B3-...-N1-50    S2B3B-...-N1-50    S2B3A-...-N1-50    S2B4B-...-N1-50    S2B60B-...-N1-50    S2B8-...-N1-50    S2B10B-...-N1-50    S2B11B-...-N1-50    S2B2-D24-50    S2B2-A120-50    S2B2-A240-50    S2B2L-...-50    S2B2B-...-50    S2B2A-...-50    S2B3-...-50    S2B3B-...-50    S2B3A-...-50    S2B4B-...-50    S2B60B-...-50    S2B8-...-50    S2B10B-...-50    S2B11B-...-50    S3C2-D24-N1-50    S3C2-A120-N1-50    S3C2-A240-N1-50    S3C4-D24-N1-50    S3C4-A120-N1-50    S3C4-A240-N1-50    S3C60-D24-N1-50    S3C60-A120-N1-50    S3C60-A240-N1-50    S2D2-D24-N1-50    S2D2-A120-N1-50    S2D2-A240-N1-50    S2N2-...-N1-50    S3C9-...-N1-50    S3C10-...-N1-50    S3C11-...-N1-50    S3C12-...-N1-50    S3C2-D24-50    S3C2-A120-50    S3C2-A240-50    S3C4-D24-50    S3C4-A120-50    S3C4-A240-50    S3C60-D24-50    S3C60-A120-50    S3C60-A240-50    S2D2-D24-50    S2D2-A120-50    S2D2-A240-50    S2N2-...-50    S3C9-...-50    S3C10-...-50    S3C11-...-50    S3C12-...-50    S2B2-DL (DC24V)    S2B2-DL (AC220V)    S3C2-DL (DC24V)    S3C2-DL (AC220V)    S3C3-DL (DC24V)    S3C3-DL (AC220V)    S3C4-DL （DC24V)    S3C4-DL （AC220V)    S3C6-DL (DC24V)    S3C6-DL (AC220V)    S2B2-LW (DC24V)    S2B2-LW (AC220V)    S3C2-LW (DC24V))    S3C2-LW (AC220V)    S3C3-LW (DC24V))    S3C3-LW (AC220V)    S3C4-LW (DC24V)    S3C4-LW (AC220V)    S3C6-LW (DC24V)    S3C6-LW (AC220V)
