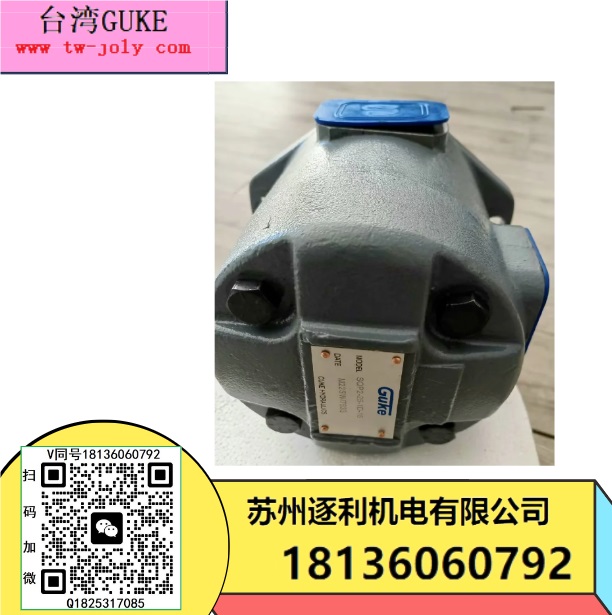

GUKE注塑機液壓葉片泵高壓油泵 定量泵PV2R2-26 33 41 47 53 65 59-F

液壓油缸密封件破壞形式和處理

液壓缸密封件的破壞形式及其處理的辦法。

1、密封圈的破壞形式根據主軸結構情況，密封圈的軸向位移量不大，其側面及唇口磨損很小，隻要軸向液壓缸的缸壁和靜壓靴壁加工精度、粗糙度達到要求，裝配前在缸壁涂上一層潤滑油使密封圈與液壓缸內壁有一層潤滑油膜隔開，就能保證密封圈良好的密封性。雖然液壓力超高，密封圈與液壓缸內壁接觸應力增大，但密封圈與液壓缸的摩擦力增加并不多。密封圈的軸向位移短，一般不會磨壞密封圈。從實驗和生産實踐情況看，密封圈側面無明顯磨損現象。另外，內壁和擠壓靴托住密封圈，軸向位移不大，在內壓和外力平衡作用下，密封圈槽底不會産生撕裂和穿孔破壞現象。

密封圈主要破壞形式是膠料的擠出。在35MPa壓力下，密封圈受軸向力的擠壓時，在受力背面即軸向液壓缸和靜壓靴的縫隙中有很多像棉花一樣的膠料擠出，見圖1-1和圖1-2。在背壓面的圓周邊上擠掉一定寬度和深度的膠料。每加一次壓就要擠掉一部分膠料。反複多次后，密封圈就會失效。出現這種現象對密封圈的使用壽命是不利的。軸向液壓缸密封圈的膠料之所以被擠出，主要是超高壓的液壓力和軸向液壓缸與靴體之間的間隙擠壓造成的。靜壓靴有一定的軸向位移，與液壓缸缸壁配合不能太緊，也不能太松。

軸向液壓缸和靜壓靴采用了H7/h6的配合。最大間隙是71um，最小爲零，如取中間值，即圓周每邊的間隙有12um左右。在超高壓液壓力作用下，橡膠沿著間隙擠出。

2、密封圈膠料擠出解決方法針對膠料擠出的問題，在密封圈背壓面圓周方向墊一圈一定厚度的紫銅墊，如圖1-3(a)所示。這樣，在密封圈受壓之前就受到了圓周方向的壓縮，使之完全依托在靜壓靴實體上，液壓缸內間隙由紫銅墊來堵塞。由于紫銅墊強度比橡膠大得多，故減小了膠料擠出現象。紫銅墊在液壓力的作用下隨著橡膠圈一起做軸向位移，由于在紫銅墊與缸壁之間有一層潤滑油膜，所以紫銅墊與缸壁之間的潤滑條件比較好，不會影響密封圈的軸向位移，也不會擠壞密封圈。但是加裝紫銅墊后，仍有膠料沿著紫銅墊與靜壓靴的間隙中被擠出。采用圖1-3(b)所示的辦法進行改進，除在密封圈圓周方向加一定厚度的紫銅墊外，還在其底部圓周加一定厚度和寬度的紫銅材料。這樣從密封圈的受力情況看，圓周方向的膠料無法擠出。這是由于在軸向力的作用下，密封圈壓在紫銅闆上，紫銅闆又貼緊在擠壓靴上，使壓緊力隨軸向力的增大而增大，從而很好地解決了膠料擠出問題，提高了軸向 液壓缸密封圈的使用壽命。

另外由于擠壓輪的溫度有50℃左右，主軸承和左右護輪用水冷卻后仍有一部分熱量傳到軸向液壓缸處，特別是夏天，溫度更高，達到80℃以上，橡膠長期處在這種溫度下就容易老化，如收縮龜裂等而使密封失效。在生産中，必須使軸向液壓缸降溫。一般利用部分頂缸排出的冷卻水來解決這一問題，既簡便效果也好。

25V-10A-（1A 1B 1C 1D）-22R
25V-12A-（1A 1B 1C 1D）-22R
25V-14A-（1A 1B 1C 1D）-22R
25V-15A-（1A 1B 1C 1D）-22R
25V-17A-（1A 1B 1C 1D）-22R
25V-19A-（1A 1B 1C 1D）-22R
25V-21A-（1A 1B 1C 1D）-22R
25V-25A-（1A 1B 1C 1D）-22R
35VQ35A-1CR  25VQ17A-1CR  45VQ60A-86CR  4525VQ60A12-1CCL  3520VQ21A8-1CCR  2520VQ12A5-1CCR  45VQ57A-1BL  35V骨架油封  25V15AM-IA22R  35V38A-1CR  20VQ系列  25VQ系列  35VQ系列  45VQ系列  20V系列  25V系列  35V系列  45V系列  泵芯  20VQ  20V  25VQ  25V  35VQ  35V  45VQ  45V  4535VQ  4535V  4525VQ  4525V  4520V  4520VQ  3525VQ  3525V  3520V  3520VQ  2520VQ  2520V  25V-10A  25V-12A  25V-14A  25V-15A
45VQ57A-1CL 4535VQ50A35-1DD 4520V60A12-1CCL 25VQ14A-1CF 25VQ14A-1DR 35V25A-1CR  3525VQ-38A21-1CCR 35V38A-1CR 35VQ30A-1BR 45V60A-1AR 4525V-60A17-1CC-22L  45VQ60A-1BL
25VQ21A-86C20R
DSG-01-2B2-D24-N1-50    DSG-01-2B2-A120-N1-50    DSG-01-2B2-A240-N1-50    DSG-01-2B2L-D24-N1-50    DSG-01-2B2B-D24-N1-50    DSG-01-2B2A-...-N1-50    DSG-01-2B3-...-N1-50    DSG-01-2B3B-...-N1-50    DSG-01-2B3A-...-N1-50    DSG-01-2B4B-...-N1-50    DSG-01-2B60B-...-N1-50    DSG-01-2B8-...-N1-50    DSG-01-2B10B-...-N1-50    DSG-01-2B11B-...-N1-50    DSG-01-2B2-D24-50    DSG-01-2B2-A120-50    DSG-01-2B2-A240-50    DSG-01-2B2L-...-50    DSG-01-2B2B-...-50    DSG-01-2B2A-...-50    DSG-01-2B3-...-50    DSG-01-2B3B-...-50    DSG-01-2B3A-...-50    DSG-01-2B4B-...-50    DSG-01-2B60B-...-50    DSG-01-2B8-...-50    DSG-01-2B10B-...-50    DSG-01-2B11B-...-50    DSG-01-3C2-D24-N1-50    DSG-01-3C2-A120-N1-50    DSG-01-3C2-A240-N1-50    DSG-01-3C4-D24-N1-50    DSG-01-3C4-A120-N1-50    DSG-01-3C4-A240-N1-50    DSG-01-3C60-D24-N1-50    DSG-01-3C60-A120-N1-50    DSG-01-3C60-A240-N1-50    DSG-01-2D2-D24-N1-50    DSG-01-2D2-A120-N1-50    DSG-01-2D2-A240-N1-50    DSG-01-2N2-...-N1-50    DSG-01-3C9-...-N1-50    DSG-01-3C10-...-N1-50    DSG-01-3C11-...-N1-50    DSG-01-3C12-...-N1-50    DSG-01-3C2-D24-50    DSG-01-3C2-A120-50    DSG-01-3C2-A240-50    DSG-01-3C4-D24-50    DSG-01-3C4-A120-50    DSG-01-3C4-A240-50    DSG-01-3C60-D24-50    DSG-01-3C60-A120-50    DSG-01-3C60-A240-50    DSG-01-2D2-D24-50    DSG-01-2D2-A120-50    DSG-01-2D2-A240-50    DSG-01-2N2-...-50    DSG-01-3C9-...-50    DSG-01-3C10-...-50    DSG-01-3C11-...-50    DSG-01-3C12-...-50    DSG-02-2B2-DL (DC24V)    DSG-02-2B2-DL (AC220V)    DSG-02-3C2-DL (DC24V)    DSG-02-3C2-DL (AC220V)    DSG-02-3C3-DL (DC24V)    DSG-02-3C3-DL (AC220V)    DSG-02-3C4-DL （DC24V)    DSG-02-3C4-DL （AC220V)    DSG-02-3C6-DL (DC24V)    DSG-02-3C6-DL (AC220V)    DSG-02-2B2-LW (DC24V)    DSG-02-2B2-LW (AC220V)    DSG-02-3C2-LW (DC24V))    DSG-02-3C2-LW (AC220V)    DSG-02-3C3-LW (DC24V))    DSG-02-3C3-LW (AC220V)    DSG-02-3C4-LW (DC24V)    DSG-02-3C4-LW (AC220V)    DSG-02-3C6-LW (DC24V)    DSG-02-3C6-LW (AC220V)
SQP2 SQP2-21-1B-18 SQP2-15-1C-18  SQP1-2-1A/B/C/D-18 SQP1-3-1A/B/C/D-18 SQP1-4-1A/B/C/D-18 SQP1-5-1A/B/C/D-18 SQP1-6-1A/B/C/D-18 SQP1-7-1A/B/C/D-18 SQP1-8-1A/B/C/D-18 SQP1-10-1A/B/C/D-18 SQP1-11-1A/B/C/D-18 SQP1-12-1A/B/C/D-18 SQP1-14-1A/B/C/D-18  SQP2-10-(1A 1B 1C 1D)-18 SQP2-12-(1A 1B 1C 1D)-18 SQP2-14-(1A 1B 1C 1D)-18 SQP2-15-(1A 1B 1C 1D)-18 SQP2-17-(1A 1B 1C 1D)-18 SQP2-19-(1A 1B 1C 1D)-18 SQP2-21-(1A 1B 1C 1D)-18 SQP2-25-(1A 1B 1C 1D)-18
PV2R1-6-F-R PV2R1-8-F-R PV2R1-10-F-R PV2R1-12-F-R PV2R1-14-F-R PV2R1-17-F-R PV2R1-19-F-R PV2R1-21-F-R PV2R1-23-F-R PV2R1-25-F-R PV2R1-28-F-R PV2R1-31-F-R PV2R1-33-F-R PV2R2-23 PV2R2-26 PV2R2-33 PV2R2-41 PV2R2-47 PV2R2-53 PV2R2-59 PV2R2-65
PV2R2-75 PV2R2-31   PV2R1-4RAF1  PV2R1-6RAF1  PV2R1-8RAF1  PV2R1-10RAF1  PV2R1-12RAF1  PV2R1-14RAF1  PV2R1-17RAF1  PV2R1-19RAF1  PV2R1-23RAF1  PV2R1-25RAF1  PV2R1-28RAF1  PV2R1-31RAF1
PV2R1-6-FR   PV2R1-8-FR   PV2R1-10-FR PV2R1-12-FR   PV2R1-14-FR   PV2R1-17-FR   PV2R1-19-FR   PV2R1-21-FR   PV2R1-23-FR   PV2R1-25-FR   PV2R1-28-FR   PV2R1-31-FR  PV2R1-4-FR
PV2R1-6 PV2R1-8 PV2R1-10 PV2R1-12 PV2R1-14 PV2R1-17 PV2R1-19 PV2R1-23 PV2R1-25 PV2R1-28 PV2R1-31
PV2R24-41-136-F-REAA-41 PV2R24-47-184-F-REAA-41 PV2R24-53-184-F-REAA-41 PV2R24-59-153-F-REAA-41 PV2R24-65-237-F-REAA-41 PV2R24-75-200-F-REAA-41 PV2R24-47-153-F-REAA-41 PV2R24-65-200-F-REAA-41 PV2R24-53-136-F-REAA-41
PV2R34-76-153-F-REAA-41 PV2R34-85-184-F-REAA-41 PV2R34-94-136-F-REAA-41 PV2R34-108-184-F-REAA-41 PV2R34-116-200-F-REAA-41 PV2R34-125-237-F-REAA-41 PV2R34-76-136-F-REAA-41 PV2R34-94-184-F-REAA-41 PV2R34-85-200-F-REAA-41
PV2R12-25-33 PV2R12-25-41 PV2R12-25-47 PV2R12-25-53 PV2R12-25-59 PV2R12-25-65 PV2R12-25-75 PV2R12-28-33 PV2R12-28-41 PV2R12-28-47 PV2R12-28-53 PV2R12-28-59 PV2R12-28-65 PV2R12-28-75 PV2R12-31-59
PV2R2-26-F-RAA-41 PV2R2-33-F-RAA-41 PV2R2-41-F-RAA-41 PV2R2-47-F-RAA-41 PV2R2-53-F-RAA-41 PV2R2-59-F-RAA-41 PV2R2-65-F-RAA-41 PV2R2-75-F-RAA-41 S-PV2R2-26 S-PV2R2-33 S-PV2R2-41 S-PV2R2-47 S-PV2R2-53 S-PV2R2-59 S-PV2R2-65 S-PV2R2-75 PV2R2-41-F1 PV2R2-33-F1
PVL2-26 PVL2-33 PVL2-41 PVL2-47 PVL2-53 PVL2-59 PVL2-65 PVL2-75 PV2R2-26 PV2R2-33 PV2R2-41 PV2R2-47 PV2R2-53 PV2R2-59 PV2R2-65 PV2R2-75

EBG-03-H EBG-03-C EBG-06-C EBG-06-H EBG-10-C EBG-10-H EDG-01-C EDG-01-H EDG-01-A70 EDG-01-A45 EDG-01-C EDG-01-H EDG-01-A45 EDG-01-A70 EBG-03-C-R EBG-03-H-R EBG-03-C-L EBG-03-H-L EBG-06-C-R EBG-06-H-R EBG-06-C-L EBG-06-H-L EBG-03-A45/A70-REBG-06-A45/A70-R EBG-10-C/H-R EDG-01-C EDG-01-H EDG-01-A45 EBG-03-C-R 或L EBG-03-H-R 或L EBG-03-A45-R 或L EBG-06-C-R 或L EBG-06-H EBG-03-H EBG-06-C EBG-03-C EFBG-125-H  EFBG-125-C  EDG-01-H EDG-01-C 雙比例閥放大器 EDG-01-A70 EDG-01-A45
